Penerangan Komponen Utama
⒈Batang/Palam Bawah: Menyokong putaran bahagian bawah cakera.
⒉Badan Injap: Perumah injap, biasanya diapit di antara dua bebibir.
⒊Cakera: Komponen penutup teras, mengawal aliran melalui putaran.
⒋Batang Atas: Menyambung pemegang ke cakera, menghantar tork.
⒌Pembungkusan: Mengelakkan kebocoran sederhana di sepanjang batang.
⒍Bonet/Penutup: Selamatkan pembungkusan dan bersambung ke penggerak.
⒎Pemasangan Pemegang: Komponen pengendalian manual yang menampilkan tab pengunci untuk selamat pada pelbagai posisi buka.
Ciri-ciri Reka Bentuk
Pengapit-pada reka bentuk
Empat lubang penentududukan di sekeliling badan injap mendayakan struktur-berkesan ringan, kos yang sesuai untuk saluran paip tekanan- sederhana dan-rendah.
Pemegang plat penentududukan
Perhatikan komponen bergigi di bawah bahagian 7, yang membolehkan injap dikunci pada sudut tertentu antara 0 darjah dan 90 darjah untuk peraturan aliran kasar.
Kelebihan dan Kekurangan Perbandingan
| Kelebihan | Keburukan |
|---|---|
| ✅ Struktur padat, saiz kecil dan ringan | ❌ Memerlukan bebibir pada kedua-dua hujung untuk pemasangan; semua bolt hendaklah ditanggalkan untuk penggantian |
| ✅ Operasi mudah, buka & tutup pantas, tork operasi rendah | ❌ Keperluan tinggi untuk penjajaran saluran paip; mudah jem kerana sisihan pemasangan |
| ✅ Rintangan aliran rendah dan kesan penjimatan-tenaga yang luar biasa | ❌ Injap berdiameter-besar mempunyai tork operasi yang tinggi dan perlu dilengkapi dengan kotak gear cacing |
| ✅ Material besi mulur, kekuatan tinggi dan kos rendah | ❌ Not suitable for high temperature (>120 darjah ), kakisan kuat atau media zarah-tinggi |
| ✅ Pengedap yang boleh dipercayai, kebocoran sifar dan julat aplikasi yang luas | ❌ High-pressure special type shall be selected for high-pressure working conditions (>1.6 MPa) |

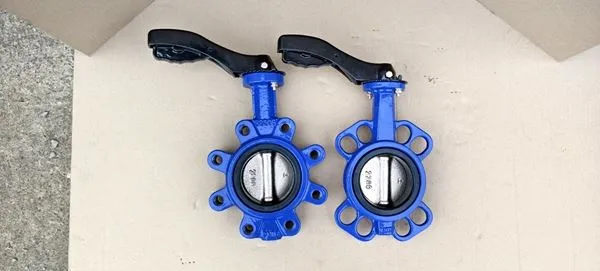

Pameran Produk
Kelayakan
