01. Penerangan Produk

7aeedb0ea1897a4069e4f7afbb37da94

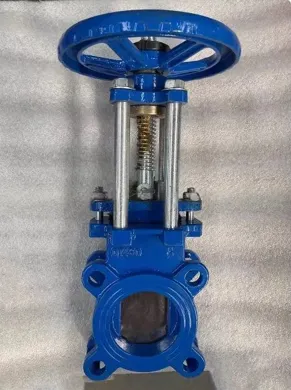

Injap pintu pisau manual ialah sejenis injap yang mengganggu aliran media dengan memacu plat pintu dalam gerakan linear melalui roda tangan. Ciri terasnya ialah pisau-plat pintu berbentuk tepi, direka khusus untuk mengendalikan-kelikatan tinggi, zarah-bermuatan atau cecair buburan.
Putaran roda tangan menaikkan atau menurunkan batang, menyebabkan pintu pagar bergerak serenjang dengan arah aliran, dengan itu membuka atau menutup saluran paip sepenuhnya. Reka bentuk tepi pisau-yang unik menjadikannya sangat sesuai untuk mengendalikan cecair yang mengandungi bahan gentian, sedimen dan kekotoran lain. Ia digunakan secara meluas dalam industri seperti perlombongan, rawatan air sisa, dan pembuatan kertas.

02.Spesifikasi

Injap Pintu Pisau, Badan 1 PC, Batang Tidak Meningkat
Kelas	PN10 / 16
Saiz	DN50-DN600
Operator	Roda, Penutup, Aci bebas bebibir atas, Kotak gear
Bahan Bahagian Utama	Badan: Besi mulur; Bonet: Besi mulur; Batang: Keluli tahan karat ANSI420; Kacang batang: Loyang Baji: Keluli tahan karat AISI304/316; Kacang baji: Loyang; Cincin tempat duduk badan: Getah EPDM/NBR Roda tangan: Besi tuang.

03. Struktur dan Prinsip Kerja

Komponen teras injap pintu pisau manual ialah plat pintu dan badan injap, dengan prinsip operasi berikut:

Reka bentuk Plat Pintu:

Bahagian bawah plat pintu dimesin menjadi tepi pisau yang tajam, mampu memotong gentian dan mengikis lekatan dari permukaan pengedap untuk mengelakkan kekotoran dalam medium daripada menyumbat injap.

Kaedah Pandu:

Memusingkan roda tangan mengikut arah jam atau lawan jam memacu batang injap naik atau turun.

Buka: Memusing roda tangan mengikut arah jam menaikkan batang injap, mengangkat plat pintu ke bahagian atas badan injap untuk membuka laluan sepenuhnya.
Penutupan: Memusingkan roda tangan mengikut arah jam merendahkan plat pagar. Bilah memotong medium, dan cincin meterai memampatkan untuk mencapai pengedap.

Jenis Batang:

Batang Bangkit: Nat batang terletak di luar badan injap. Pergerakan batang boleh dilihat, memudahkan penilaian status injap dan pelinciran.
Bukan-Batang Berbangkit: Nat batang disepadukan ke dalam plat pintu. Memusingkan roda tangan memutarkan batang, mengangkat plat pintu. Pergerakan batang tidak kelihatan secara luaran.

04. Reka Bentuk Produk

product-596-443

05. Ciri-ciri Produk

01/

Permukaan pengedap plat pintu jenis-jenis lif mengikis bahan yang melekat dan membersihkan serpihan secara automatik.

02/

Plat pintu keluli tahan karat menghalang kebocoran meterai yang disebabkan oleh kakisan.

03/

Semua-permukaan pengedap logam yang dikeraskan memastikan rintangan haus dan memenuhi keperluan pengedap.

04/

Permukaan pengedap badan injap tidak mempunyai alur, menghalang pembentukan sisa dan memastikan operasi lancar.

05/

Panjang struktur padat menjimatkan bahan, mengurangkan ruang pemasangan dan menyokong kekuatan saluran paip dengan berkesan.

06/

Blok panduan pada badan injap memastikan pergerakan pintu masuk yang betul, manakala empat blok mampatan menjamin pengedap yang berkesan.

06. Permohonan Produk

Industri perlombongan, pencucian arang batu dan keluli-untuk saluran paip pencuci arang batu, saluran paip buburan penapis, saluran paip pelepasan abu, dsb.;
Peralatan penulenan-untuk air buangan, buburan, bahan cemar dan air jelas yang mengandungi pepejal terampai;
Industri pulpa dan kertas-untuk campuran pulpa dan stok sebarang kepekatan;
Pembuangan abu loji janakuasa-untuk buburan abu.
