Konsep subjek
Mari kita lihat lebih dekat pada "kelengkapan paip besi mulur". Ini adalah konsep yang sangat penting kerana dalam kejuruteraan saluran paip sebenar, paip lurus hanyalah asas; pelbagai kelengkapan paip adalah kunci untuk menukar arah saluran paip, bercabang, mengurangkan diameter, dan menyambung.

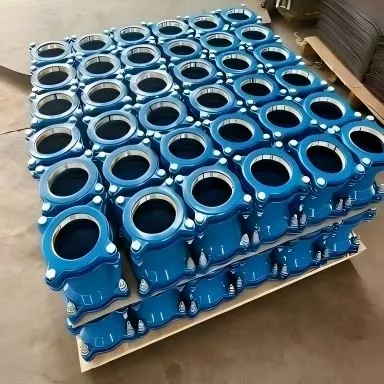

Kelengkapan paip besi mulur ialah sambungan paip yang diperbuat daripada besi mulur. Ia berkongsi sifat bahan yang sama seperti paip lurus besi mulur (kekuatan tinggi, keliatan tinggi, rintangan kakisan) dan disambungkan kepada paip lurus atau kelengkapan paip lain melalui jenis antara muka tertentu (seperti jenis T-, jenis K-dan jenis bebibir) untuk membentuk sistem paip yang lengkap dan tertutup.
Ciri-ciri utama
01. Bahan yang sangat baik: Ia mewarisi semua kelebihan besi mulur, dengan kekuatan tinggi dan keliatan yang baik, dan boleh menahan tekanan dalaman yang tinggi dan beban luaran.
02. Pengedap yang boleh dipercayai: Apabila digunakan dengan paip lurus daripada bahan dan standard yang sama, prestasi pengedap antara muka adalah konsisten, memastikan tiada kebocoran dalam keseluruhan sistem saluran paip.
03. Ketahanan tinggi: Hayat reka bentuk yang panjang, biasanya disegerakkan dengan paip lurus, sehingga 50-100 tahun.
04. Rangkaian spesifikasi lengkap: Pelbagai jenis tersedia untuk memenuhi pelbagai keperluan susun atur saluran paip yang kompleks.
05. Penyeragaman: Pengeluaran mengikut piawaian antarabangsa (seperti ISO 2531) atau piawaian kebangsaan (seperti GB/T 13295) untuk memastikan kebolehtukaran dan keserasian.
Jenis dan kegunaan biasa
1. Kelengkapan Menukar Arah
Digunakan untuk menukar arah paip.
Siku: Kelengkapan paip yang paling biasa digunakan.
Siku 90 darjah: Menukar arah paip sebanyak 90 darjah.
Siku 45 darjah: Menukar arah paip sebanyak 45 darjah.
Siku 22.5 darjah, Siku 11.25 darjah: Digunakan untuk situasi yang memerlukan pelarasan sudut minit.
2. Jenis Cawangan dan Lencongan
Digunakan untuk menyambung paip cawangan dari paip utama.
Tee:
Tee Diameter Sama: Ketiga-tiga alur keluar mempunyai diameter yang sama.
Mengurangkan Tees: Diameter paip cawangan lebih kecil daripada diameter paip utama.
Empat-Way Tee: Cawangan dalam empat arah; kurang biasa, digunakan dalam rangkaian paip bersilang kompleks.
3. Mengurangkan Kelengkapan
Digunakan untuk menyambung paip dengan diameter yang berbeza.
Pengurang (Pengurang Seragam):
Pengurangan Konsentrik: Garisan tengah dijajarkan; digunakan untuk paip menegak atau situasi yang memerlukan penjajaran.
Pengurang Sipi: Satu sisi dinding paip disiram; biasanya digunakan untuk paip mendatar untuk mengekalkan ketinggian paip bawah atau atas yang konsisten dan mengelakkan poket udara atau pengumpulan sisa.
4. Sambungan dan Penamatan
Digunakan untuk sambungan khas atau untuk mengelak saluran paip.
Lengan (Paip Pendek): Digunakan untuk menyambung dua paip lurus yang tidak boleh bersambung terus.
Palam Paip (Blind Flange): Digunakan untuk mengelak hujung saluran paip secara kekal atau sementara.
Bebibir/Soket: Satu hujung ialah sambungan paip standard (soket atau spigot), dan hujung satu lagi ialah bebibir. Digunakan untuk menyambung kepada injap, pam atau peralatan bebibir lain, mencapai peralihan daripada saluran paip kepada peralatan.
Pembaikan pengapit: Bukan-kelengkapan paip standard, tetapi sangat penting. Digunakan untuk pembaikan cepat apabila paip bocor akibat kerosakan yang tidak disengajakan, tanpa menggantikan keseluruhan bahagian paip. Jenis sambungan adalah sama seperti untuk paip lurus, dan kelengkapan dilengkapi dengan antara muka sepadan yang mesti serasi dengan paip lurus yang disambungkan atau antara muka peralatan.
T-taip slaid-dalam antara muka:
Antara muka fleksibel yang paling biasa. Satu hujung pemasangan ialah soket (dengan-gelang getah terbina) dan hujung satu lagi ialah spigot. Ia menawarkan pemasangan pantas dan pengedap yang sangat baik.
K-jenis antara muka mekanikal:
Pengedap dicapai dengan mengetatkan gelang getah dengan bolt dan kelenjar, yang memberikan ketegaran antara muka yang lebih besar dan rintangan-tarik keluar.
Sambungan bebibir: Dua bebibir diikat bersama dengan bolt, dan gasket diapit di antaranya untuk pengedap. Biasa digunakan untuk menyambung kepada peralatan atau bahagian paip yang memerlukan pembongkaran yang kerap. Banyak kelengkapan paip adalah sambungan komposit; contohnya, tee mungkin mempunyai dua sambungan soket T-dan satu sambungan keran T-atau satu sambungan bebibir.
Prinsip padanan
Bahan dan Piawaian:
Ia mesti dipastikan bahawa kelengkapan dan paip lurus mematuhi piawaian yang sama (seperti ISO, GB, EN, dsb.).
01
Tahap tekanan:
Penarafan tekanan bagi kelengkapan (cth, K9) mestilah tidak lebih rendah daripada paip lurus yang disambungkan.
02
Jenis antara muka:
Jenis pemasangan mestilah padanan yang sempurna untuk paip lurus. Satu T-sendi mesti dipasang dengan satu T-soket.
03
Perlindungan kakisan dalaman dan luaran:
Sama seperti paip lurus, kelengkapan paip besi mulur untuk bekalan air biasanya mempunyai lapisan mortar simen pada dinding dalam dan lapisan asfalt epoksi atau zink + cat asfalt untuk perlindungan kakisan pada dinding luar. Dalam persekitaran menghakis khas (seperti tanah berasid), perlindungan kakisan bertetulang mesti ditentukan.
04
Nota Pemasangan:
Pembersihan: Pastikan untuk membersihkan soket, spigot dan gelang getah sebelum pemasangan untuk mengelakkan kekotoran daripada menjejaskan pengedap.
Pelinciran: Gunakan pelincir khusus, bukan{0}}toksik untuk memudahkan pemasangan dan melindungi gelang getah.
Penandaan: Tandakan kedalaman sisipan pada soket untuk memastikan pemasangan yang betul.
Penjajaran: Apabila menggunakan alatan yang sesuai (seperti palang cungkil atau penegang), pastikan paip dan kelengkapan dijajarkan untuk mengelakkan salah jajaran atau terpusing gelang getah.
