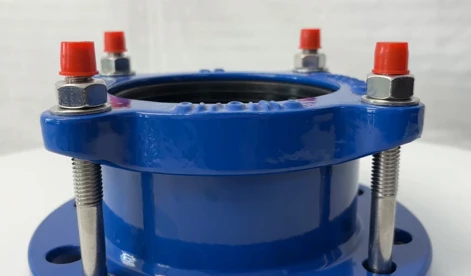

Penerangan Produk
Penyesuai bebibir besi mulur ini berfungsi sebagai pemasangan peralihan utama untuk-sambungan saluran paip di tapak. Ia memasangkan bebibir standard dengan komponen pengedap EPDM yang tahan lama. Pengetatan bolt mudah mengunci pemasangan dengan kukuh pada tempatnya, memberikan operasi-bebas kebocoran yang stabil untuk semua jenis sistem saluran paip air.
Parameter Asas
| kategori | Butiran |
|---|---|
| Diameter Nominal | DN100 |
| Tekanan Nominal | PN10 / PN16 |
| Piawaian | GB/T 13295, ISO 2531 |
| Sudut Pesongan yang dibenarkan | Kurang daripada atau sama dengan 3 darjah |
| Julat Pampasan Paksi | ±10mm |
| Media Berkenaan | Air bersih domestik, air tebus guna |
| Suhu Operasi | 0-70 darjah |
| Kaedah Pemasangan | Pemasangan sejuk, kimpalan-bebas |
Spesifikasi Produk
| Dimensi dalam mm | ||||||
| DN | OD | ∅D | K | L | n-d | N1-M1 |
|---|---|---|---|---|---|---|
| DN80 | 98 | 200 | 160 | 73 | 8-∅19 | 4-M12 |
| DN100 | 118 | 220 | 180 | 76 | 8-∅19 | 4-M12 |
| DN150 | 170 | 285 | 240 | 76 | 8-∅23 | 4-M12 |
| DN200 | 222 | 340 | 295 | 76 | 12-∅23 | 4-M12 |
| DN250 | 274 | 400 | 355 | 90 | 12-∅28 | 6-M12 |
| DN300 | 326 | 455 | 410 | 90 | 12-∅28 | 6-M12 |
| DN350 | 378 | 520 | 470 | 108 | 16-∅28 | 8-M16 |
| DN400 | 429 | 580 | 525 | 108 | 16-∅31 | 8-M16 |
| DN450 | 480 | 640 | 585 | 108 | 20-∅31 | 10-M16 |
| DN500 | 532 | 715 | 650 | 120 | 20-∅34 | 10-M16 |
| DN600 | 635 | 840 | 770 | 120 | 20-∅37 | 10-M16 |
| DN700 | 738 | 910 | 840 | 120 | 24-∅37 | 12-M16 |
| DN800 | 842 | 1025 | 950 | 120 | 24-∅40 | 12-M16 |
| DN900 | 945 | 1125 | 1050 | 120 | 28-∅40 | 14-M16 |
| DN1000 | 1048 | 1255 | 1170 | 120 | 28-∅43 | 14-M16 |
| DN1200 | 1255 | 1485 | 1390 | 130 | 32-∅49 | 16-M16 |
| Nombor Siri | Nama | bahan | Kuantiti |
|---|---|---|---|
| 1 | Kelenjar | GJS500-7 | 1 |
| 2 | Cincin O-getah | EPDM | 1 |
| 3 | Bolt | GJS400-8 | 1 |
| 4 | Badan | GD5.8 | N |
| 5 | Penutup Plastik | PLASTIK | N |
Ciri-ciri Utama
Sifat Bahan
Kami menggunakan besi mulur QT450-10 untuk badan utama. Bahan ini mempunyai keliatan yang luar biasa dan rintangan hentaman yang kuat. Ia jarang patah di bawah tekanan, menjadikannya sangat mudah disesuaikan dengan saluran paip jalan yang tertimbus dan tapak dengan penyelesaian asas yang tidak rata.
Setiap muka bebibir dimesin ketepatan untuk memenuhi piawaian kerataan yang ketat. Ia sesuai dengan spesifikasi bebibir standard PN10 dan PN16 dengan sempurna. Gerbang DN100 universal sepadan dengan kebanyakan produk paip, injap dan meter air konvensional di pasaran.
Sistem dwi anti karat-melindungi keseluruhan pemasangan. Dinding dalam menampilkan lapisan epoksi gred-makanan, selamat untuk penghantaran air minuman. Permukaan luar selesai dengan serbuk epoksi atau salutan asfalt epoksi. Pertahanan dwi-lapisan ini menentang hakisan asid, alkali dan air bawah tanah dengan berkesan untuk-kegunaan stabil jangka panjang.
Struktur Pengedap
Terbina dalam-pengdap getah EPDM memberikan pengedap yang fleksibel dan adaptif. Ia dengan mudah mengimbangi anjakan paksi kecil dan mengimbangi sudut kecil semasa pemasangan paip.
Semua pengedap bergantung pada pemampatan bolt. Tiada-kimpalan di tapak diperlukan sama sekali, menghapuskan sepenuhnya risiko kebocoran akibat kimpalan-. Ia berfungsi dengan lancar dengan besi mulur, PE dan bahan paip keluli untuk sambungan peralihan paip yang pelbagai.
Menampilkan rintangan penuaan dan suhu yang luar biasa, gasket EPDM kekal lembut dan fleksibel selepas bertahun-tahun dikebumikan di bawah tanah. Ia mengekalkan prestasi pengedap yang stabil untuk-operasi bekalan air perbandaran sepanjang tahun.
Pemasangan dan Ciri-ciri Struktur
Dihasilkan dengan mematuhi sepenuhnya piawaian industri ISO2531 dan GB/T13295. Struktur bebibir-belahan sangat memudahkan-pemasangan tapak. Pekerja tidak perlu mengangkat bahagian paip berat semasa pemasangan.
Reka bentuk dwi-nya membawa kepraktisan yang hebat. Satu hujung soket bersambung terus ke saluran paip, manakala hujung bebibir disambungkan dengan injap, pam dan peralatan manifold. Ia adalah pilihan ideal untuk pengubahsuaian paip lama dan pembaikan saluran paip kecemasan.
Kelebihan Daya Saing
Hayat Perkhidmatan yang Panjang
Bahan besi mulur premium gabungan dan rawatan anti karat-penuh epoksi menyokong hayat perkhidmatan bawah tanah melebihi 50 tahun. Gasket EPDM yang dirumus khas menahan kakisan mikrob dalam tanah. Ia bertahan jauh lebih lama daripada pengedap getah biasa, mengurangkan kos penyelenggaraan saluran paip harian dengan ketara.
Padanan Saluran Paip yang Lebih Mudah
Sambungan fleksibel konvensional hanya menyokong sambungan paip-ke-paip. Mereka memerlukan kelengkapan peralihan tambahan untuk menghubungkan peralatan bebibir. Penyesuai bebibir ini menyelesaikan masalah ini dengan sempurna. Ia menghubungkan paip dan perkakasan bebibir secara langsung, mengurangkan jumlah titik sambungan dan mengurangkan bahaya kebocoran tersembunyi.
Kecekapan Pembinaan Tinggi
Keseluruhan pemasangan adalah pemasangan sejuk tulen. Pekerja hanya memerlukan sepana biasa untuk menyelesaikan pengancing bolt. Ia meminimumkan masa henti bekalan air semasa pembaikan kecemasan dan peningkatan rangkaian. Pampasan sudut terpelihara mengelakkan pemotongan paip berulang dan pembetulan kedudukan, merendahkan-kadar kerja semula tapak.
Aksesori Produk
Aksesori
bebibir
Bahagian struktur utama dengan lubang bolt terpelihara untuk sambungan peralatan.
Gasket getah
Bahagian pengedap teras, berubah bentuk di bawah mampatan untuk menyekat kebocoran sederhana.
bolt
Perkakasan pengikat. Hasilkan daya pra-menegang untuk memerah plat bebibir dan gasket, memampatkan getah pengedap dan merealisasikan kesan pengedap.
Kacang
Bekerja bersama-sama dengan bolt. Struktur benang memindahkan pramuat bolt ke pemasangan bebibir.
Senario aplikasi utama
Terima kasih kepada prestasi yang boleh dipercayai dan struktur serba boleh, penyesuai bebibir digunakan secara meluas dalam pelbagai sektor.
Bekalan Air Perbandaran
- Sambungkan injap, pili bomba dan meter air utama ke paip besi mulur / PE
- Pembaikan kecemasan, pengubahsuaian dan penyambungan pantas untuk paip biasa dalam rangkaian saluran paip yang sudah tua
- Sistem bekalan air sekunder untuk komuniti kediaman; paip rumah pam untuk pam dan unit penapis
- Rangkaian paip bawah tanah untuk zon jalan dan tali pinggang hijau, termasuk sambungan cawangan, peralihan diameter dan kerja ikatan
